浸没式液冷系统介绍

发布日期:2021-03-12 16:49 来源:http://www.shenglintec.com.cn 点击:

以下文章转载自微信公众号"明哲工作室”

一、什么是浸没式液冷

        全浸没液冷是将服务器或者发热元件直接浸没在冷却液中,依靠液体的流动循环带走服务器等设备运行产生的热量。浸没式液冷是典型的直接接触型液冷。如图1,浸没式液冷由于发热元件与冷却液直接接触,散热效率更高,相对于冷板式和喷淋液冷,噪音更低,能解决单机柜15KW以上等高热密度机柜的散热问题。

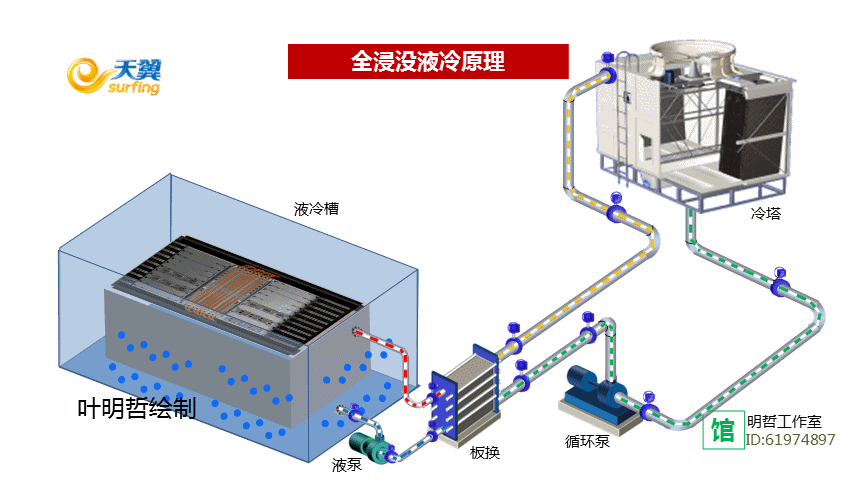

  图1 全浸没式液冷系统

        浸没式分为两相液冷和单相液冷,散热方式可以采用干冷器和冷却塔等形式;

1、两相液冷:

        冷却液在循环散热过程中发生了相变,冷却液带走服务器热量后发生相变气化,气态冷却液被冷凝器冷凝重新变成液态回到液冷槽内;冷却液可以采用3M的电子冷却液FC-72,FC-72的沸点为50℃以上,这种情况下,冷凝盘管中的水温度不需要太低,采用干冷却器就可以满足换热的要求,把热量带走,两相液冷由于电子冷却液发生了相变,所以传热效率很高,不利的是这个相变过程中,电子氟化液蒸发为气态过程中会发生逃逸,所以对容器的密封性有一定的要求;但是又不能太密封,防止冷却系统中断出现爆缸事件,所以需要设置一定的安全设施。

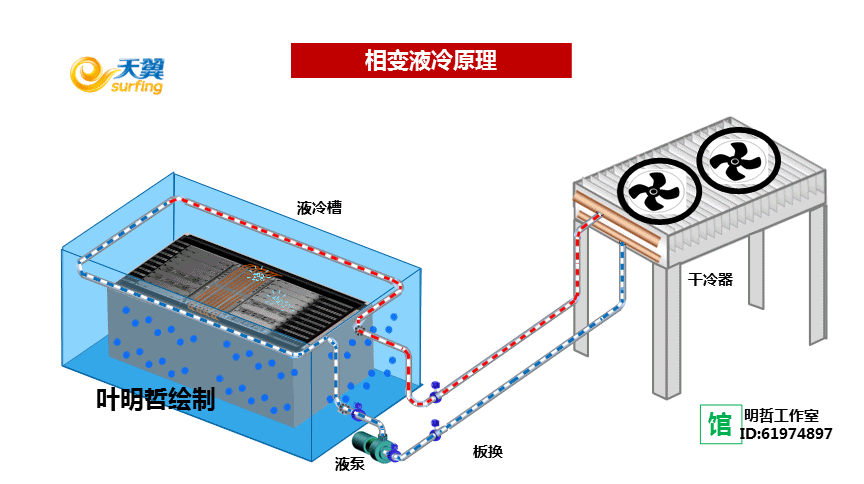

 图2 相变液冷技术

2、单相液冷

        冷却液在循环散热过程中始终维持液态,不发生相变。低温冷却液带走服务器热量后,温度升高,升高的冷却液进入到板换重新冷却完成循环;冷却液可以选用沸点高达165℃的3M电子氟化液FC-40,由于服务器工作温度一般不超过50℃,就可以实现单相液冷技术。单相液冷要求冷却液的沸点较高,这样冷却液挥发流失控制相对简单,与IT设备的元器件兼容性比较好,不需要频繁补充冷却液;但相对于两相液冷其效率较低,为了提升效率,一般需要采用冷却塔散热,如图3。

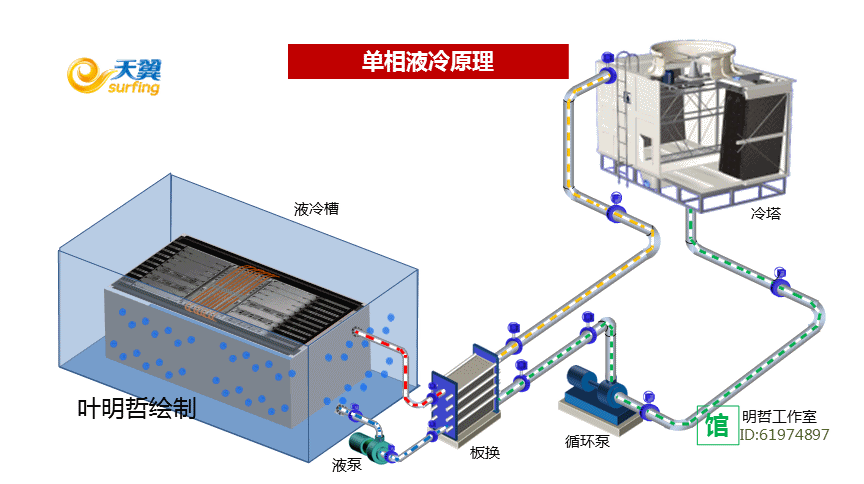

  图3 单相液冷技术

二、浸没式液冷应用

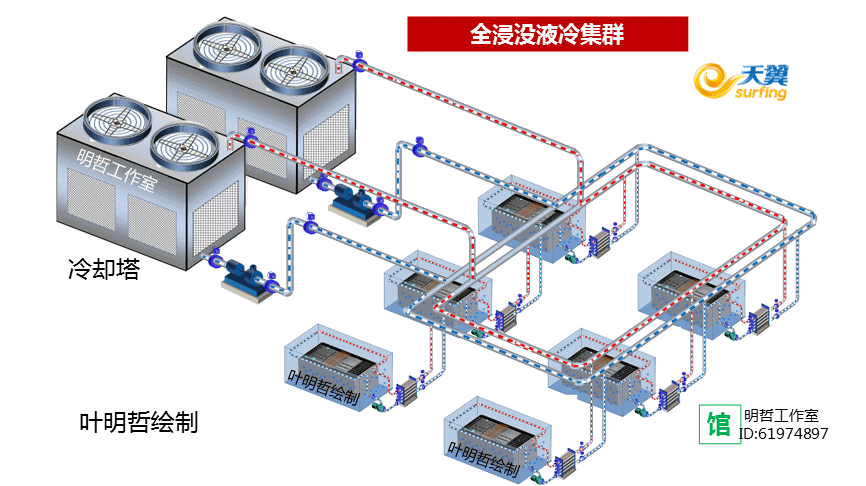

       目前全浸没液冷已经进入应用阶段,图4为全浸没液冷集群。目前浙江的衢化也开始准备电子氟化液的生产,相信不久的将来,电子氟化液价格会大幅度下降,全浸没液冷的春天会真正的来临。
